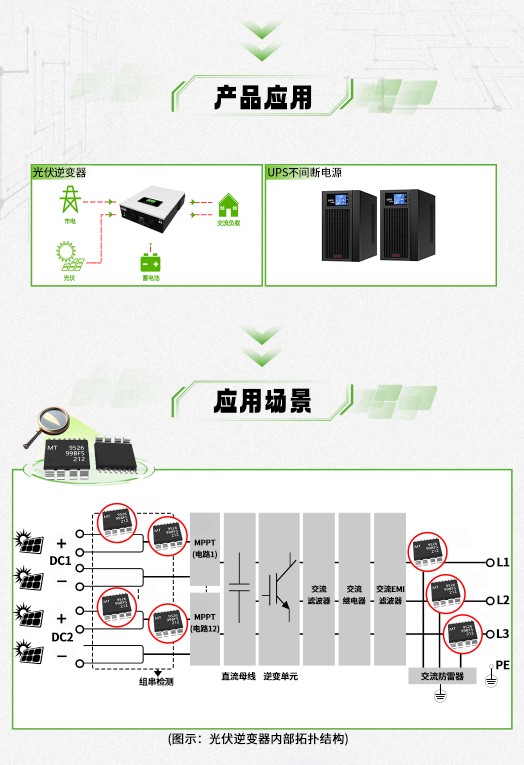

MT9526产品系列是集成化设计的基于霍尔效应的隔离式线性电流传感器芯片，产品用于工业，商业和通信系统中的交流或直流电流检测，可替代光伏储能电流传感器模组，实现小型一体化设计。每颗MT9526都由一个精密的，低偏移的线性霍尔电路以及内置的低插入电阻的电流导体路径组成。流经此低电阻电流导体路径的外加电流会产生一个磁场，芯片将其转换为成与输入电流成比例的电压信号输出。为了有效抑制外部共模磁场，设计中使用差分电流检测技术，从而改善了在磁噪声环境中的精度。通过优化磁信噪比来提升芯片的精度。
基于BCD工艺的低偏移，斩波稳定的霍尔芯片可提供精确的比例电压，该电压在制造时会被精确校准。当施加的电流流过内部电流传导路径(从引脚1和2到引脚3和4)时，芯片的输出具有正斜率(>VOQ)。该导电路径的内部电阻典型值为0.27mΩ，实现低耗能的同时，提供更大的电流承载能力。导电路径的端子(引脚1至4)与信号线(引脚5至12)电气隔离。这使得MT9526电流传感器IC可以在高端电流检测应用中使用，而无需使用其他昂贵的隔离技术。
MT9526产品系列向客户提供加厚的SOP-16WA封装，该封装符合RoHS要求。
产品特点：
￭±0.3%全温度范围内的典型线性度
￭ 快速的输出阶跃响应时间：2.2μs (典型)
￭ 250kHz 信号带宽
￭ 5.0V/3.3V 直流电源供电
￭ 与电源无关的固定输出模式
￭ -40℃~150℃ 工作温度
￭ 内部导体电阻：0.27mΩ

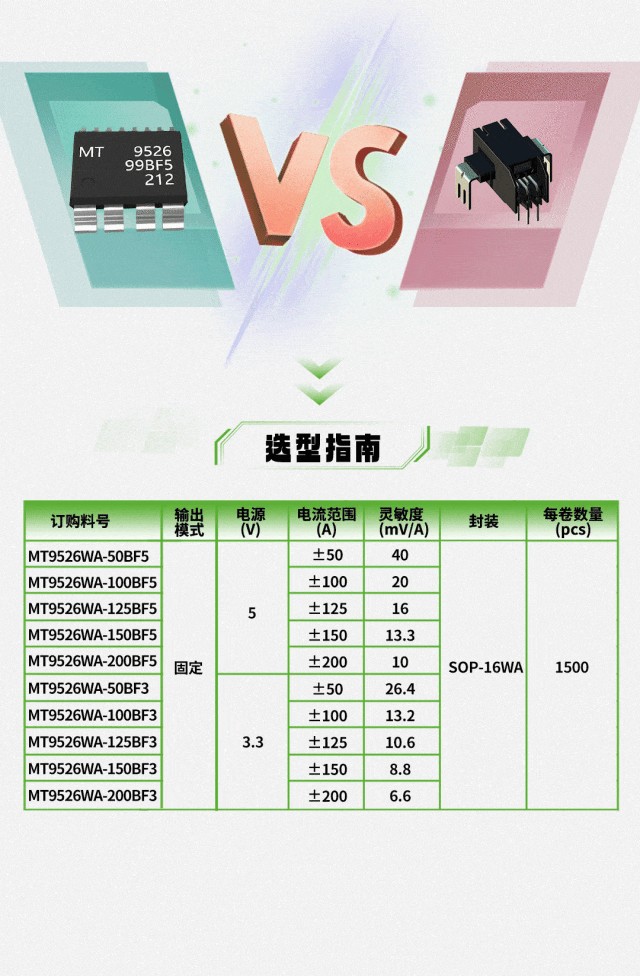

￭ 电流检测范围:±50A, ±100A, ±125A, ±150A, ±200A
￭ 检测交流与直流的电流信号
￭ 极其稳定的静态输出电压
￭ 芯片自带参考端输出
￭ 接近零磁滞
￭ 安规相关认证：
-隔离电压：5kVrms 1min
-基本绝缘工作电压：1144Vrms，1618VDC or VPK
-加强绝缘工作电压：572Vrms，809VDC or VPK
-电气间隙：8.8mm
-爬电距离：8.8mm

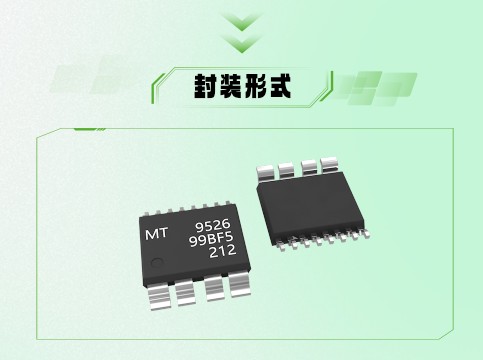

￭ 封装形式: SOP-16WA
